电机引接线质量技术要求-[辰安线缆]

作者: 编辑: 来源: 发布日期: 2019.08.28
信息摘要:
电机引接线两端分别与电机绕组本线和电机接线盒内的接线柱连接,虽在电机总的材料中占比较小,但其电气性能的可靠性至关重要。 好线缆辰安造,我们努…

电机引接线两端分别与电机绕组本线和电机接线盒内的接线柱连接,虽在电机总的材料中占比较小,但其电气性能的可靠性至关重要。

导体应是退火铜线

导体表面应光洁、无油污,无损伤绝缘皮层的毛刺、锐边和凸起;导线各单丝可以是镀锡,也可以不镀。镀锡的目有在于防止引线在带电运行时因温度及湿度的因素出现氧化,而影响引线的导电性能。

导体中单丝直径的要求

标准中规定了最大直径,目的在于通过直径的控制保证引线的成型及柔软程度。

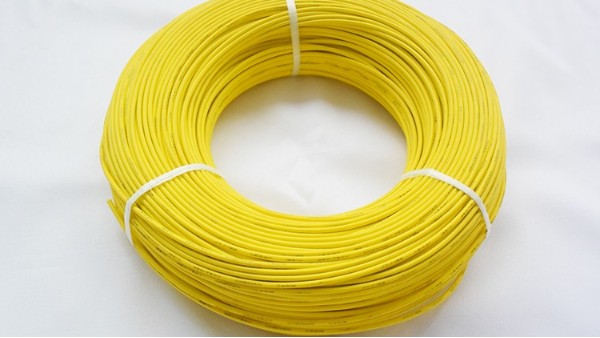

辰安UL3173,电机引接线,JYJ电机引接线,高温电机接线,125度电机引接线,150度电机引线

电阻值控制

标准中规定了引线在20℃的最大电阻值,其目的在于控制引线导电体的材料纯度,以保证引线运行过程中发热程度,避免由此导致引线烧毁,或对电机性能造成伤害。


屏蔽层要求

对于电压等级为6kV及以上的电缆,导线应有非金属屏蔽层,屏蔽层采用半导体材料,其表面应光滑,不应有明显凸纹、尖角、颗粒及损伤痕迹,屏蔽层应与引线绝缘层紧密结合


绝缘层厚度及包覆要求

绝缘应紧密包覆在导体隔离层上,而且要保证容易剥离并不损伤导体。绝缘层应平滑而均匀,最薄点厚度应不小于标称值的90%,下偏差0.1mm。对于带半导体屏蔽层的电 缆,厚度测量时不应将屏蔽层计入。


绝缘护套性能要求

护套厚度应均匀,表面平滑,最小厚度不能小于标称厚度的85%,下偏差0.1mm。


电阻检测

采用电阻检测仪或双臂电桥,取样1m,检测、计算20℃时电阻。

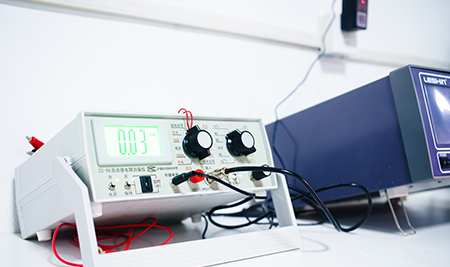

辰安绝缘电阻测试仪,电机引接线,JYJ电机引接线,高温电机接线,125度电机引接线,150度电机引线

工频电压试验

电缆应经受规定电压(标准中有规定值)的工频耐电压试验。在试验电缆上取不少于5m的试样1根,将试样一端(10mm左右)绝缘去除,去除时不应损伤其他绝缘,将试样浸泡在室温水槽内,试样两端头伸出水面应不小于200mm,且保证在规定试验电压下不发生沿表面的闪络放电。试样浸水1小时以后采用工频耐电压试验仪施加规定电压,维持5min不击穿。


电机引接线:火花试验、绝缘厚度试验


结构检测

按照标准规定检测,涉及线型、线径,圆形护套电缆在同横截面一测得任意两点外径差不应超过平均外径上限的15%。


辰安线缆实验室,电机引接线,JYJ电机引接线,高温电机接线,125度电机引接线,150度电机引线
弯曲试验


按规定的芯棒弯曲后不应出现任何可见的开裂或其他损坏,并能经住标准规定的浸水耐电压试验。

热效应、耐溶济试验

这两项试验项目作为电缆生产厂家的试验项目,电机厂家原则上不进行该类试验。


耐浸渍漆试验

因不同的电机厂家使用的浸渍漆不尽相同,烘干工艺参数也不太一样,建议电机生产厂家进行该项目的试验,试验合格后不要频繁更换电缆供方;电缆生产厂家在材料或加工工艺变更后应及时与电机厂家进行沟通,以防止出现不合格。


长度、外观及标志

该项要求标准中都有规定,标称截面不超过35mm2的电缆交货长度不小于50m,原则上不出现断头,大多数的生产厂家以单包装100m执行。标准规定,电缆上应有生产厂家厂名、电缆型号、电压等级等连续标志,标志应清晰,并能经受浸水脱脂棉不低于10次的轻擦。

辰安jyj电机引线,电机引接线,JYJ电机引接线,高温电机接线,125度电机引接线,150度电机引线



无锡辰安光电有限公司 是一家集研发、生产和销售一体的现代化电线电缆制造企业。主要生产制 3CCC国标电线,UL电子线,电源线,辐照交联电线,多排线,彩排线,无卤线,多芯屏蔽电子线, 电机引接线,汽车线,EV新能源电线,传感器用线,热保护器行业用线 等。产品通过全国工业产品生产许可证、CCC认证等国内认证及UL等国外标准认证,产品广泛应用于电机、电子、电工、新能源汽车、智能机器人、装备制造等领域。
