电线电缆所需材料计算公式-辰安小知识

作者: 编辑: 来源: 发布日期: 2022.06.10
信息摘要:
导体的重量=截面积*导体比重(铜是8.89,铝是2.7)如铜电线10平方毫米计算:10*8.89=88.9kg/km1.

1、 导体的重量=截面积*导体比重(铜是8.89,铝是2.7)

如铜电线10平方毫米计算:10*8.89=88.9kg/km1.

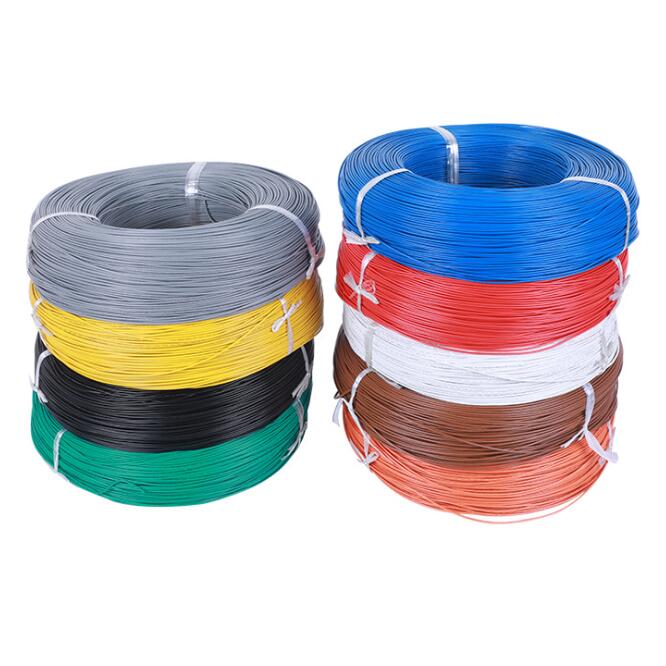

UL3398辐照交联电子线-辰安光电 (4)

2、导体用量(Kg/Km)=d^2*0.785 * G * N * K1 * K2 * C

符号【^】表示:除号

“d“表示:导体线径

“G”表示:导体比重

“N”表示:条数

“K1”表示:导体绞入率

“K2“表示:芯线绞入率

“ C”表示:绝缘芯线根数


3、绝缘用量(Kg/Km)=(D^2 - d^2)* 0.7854 * G * C * K2

符号【^】表示:除号

“D”表示:绝缘外径

“d”表示:导体外径

“G”表示:绝缘比重

“C”表示:绝缘芯线根数

“K2”表示:芯线绞入率


4、外被用量(Kg/Km)= ( D1^2 - D^2 ) * 0.7854 * G

符号【^】表示:除号

“D1”表示:完成外径

“D”表示:绝缘外径

“G”表示:绝缘比重

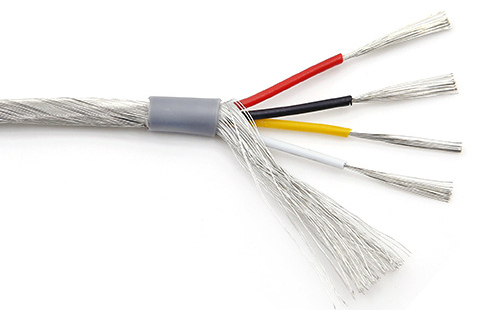

UL2547多芯屏蔽电线-辰安光电 (4)

5、缠绕用量(Kg/Km)= d^2 * 0.7854 * G * N * Z

符号【^】表示:除号

“d”表示:导体线径

“G”表示:比重

“N”表示:条数

“Z”表示:绞入率



6、 编织用量(Kg/Km)= d^2 * 0.7854 * T * N * G / cosθ

符号【^】表示:除号

“d”表示:编织铜线径

“T”表示:锭数

“N”表示:每锭条数

θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T

“G”表示:导体比重

常见材料比重:

-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.37;PVC-1.45;LDPE-0.92;HDPE-0.96;PEF(发泡)-0.65;FRPE-1.7;Teflon(FEP)2.2;Nylon-0.97;PP-0.97;PU-1.21;棉布带-0.55;PP绳-0.55;棉纱线-0.48


7、绝缘厚度最薄点:标称值×90%-0.1

8、单芯护套最薄点:标称值×85%-0.1

9多芯护套最薄点:标称值×80%-0.2

10、绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ

“ρ”表示:材料比重

“L”表示:电缆长度

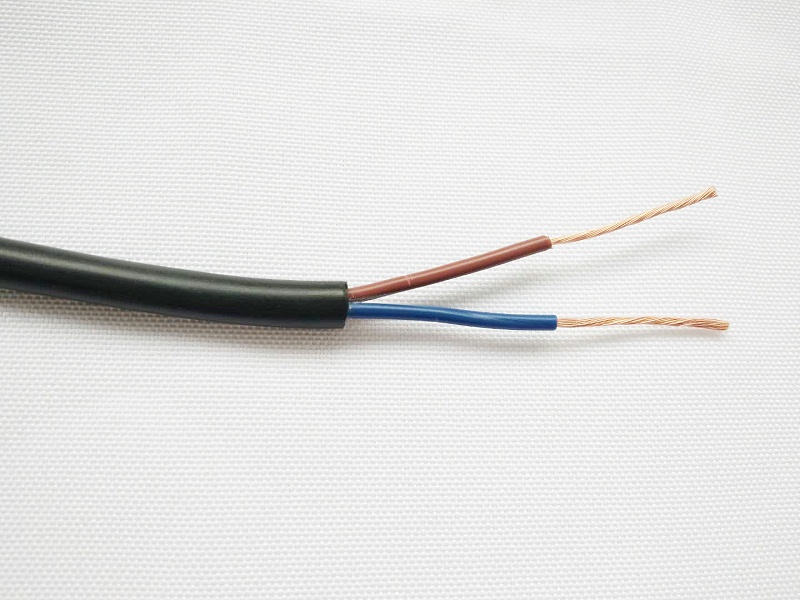

  辰安RVV护套电源线 (4)

注明:本文系转载网络资源,如有侵犯版权问题请和管理员联系删除!
