电线电缆制造工艺—电线拉线 -[辰安线缆讲堂]

作者: 编辑: 来源: 发布日期: 2019.07.12
信息摘要:
电线电缆厂家在生产制造电子线、国标线等线缆时,最初的工艺便是拉丝(拉线),既线材拉伸,线材拉伸是指线坯通过模孔在一定拉力作用下,发生塑性变形…

辰安线缆讲堂:电线拉线.电线电缆厂家在生产制造 电子线、国标线 等线缆时,最初的工艺便是拉丝(电线拉线),既线材拉伸,线材拉伸是指线坯通过模孔.

在一定拉力作用下,发生塑性变形,使截面减小、长度增加的一种压力加工方法。

电线拉线,电线电缆厂家,电子线生产,国标线

电线拉线:拉伸的特点:

① 拉伸的线材有较精确的尺寸,表面光洁,断面形状可以多样;

② 能拉伸大长度和各种直径的线材;

③ 以冷压力加工为主,拉伸工艺、工具、设备简单,生产效率高。

④ 拉伸耗能较大,变形率受到一定的限制。

电线拉线,电线电缆厂家,电子线生产,国标线

电线拉线:拉伸的条件:

为实现拉伸过程,拉伸应力(σL)应大于变形区中金属的变形抗力(σk),同时小于模孔出口端的屈服极限(σs k)或抗拉强度(σb),即: σk<σL<σs k     或    σk<σL<σb

通常以σL与σs k(或σb)的比值大小表示能否正常拉伸,即安全系数:

线缆拉伸安全系数公式-辰安线缆

电线拉线:随着线径的减小,线材内部存在的缺陷,变形程度的加大,拉伸模角、拉伸速度、金属温度等因素的变化,对正常的拉伸过程都有一定的影响。一般安全系数与线径的关系如下:

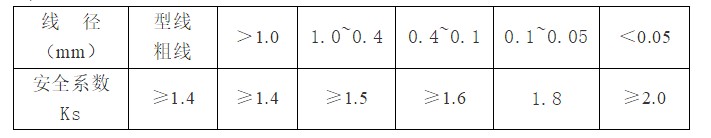

线径与安全系数关系-辰安线缆

电线拉线模是电线拉线过程最重要的工具。线模的主要部分是模孔,一般由互相圆滑连接的润滑区、工作区、定径区、出口区四个区域组成。

电线拉线,电线电缆厂家,电子线生产,国标线

电线拉线:影响线材拉伸的因素: 拉伸力、正压力、摩擦力和反拉力。

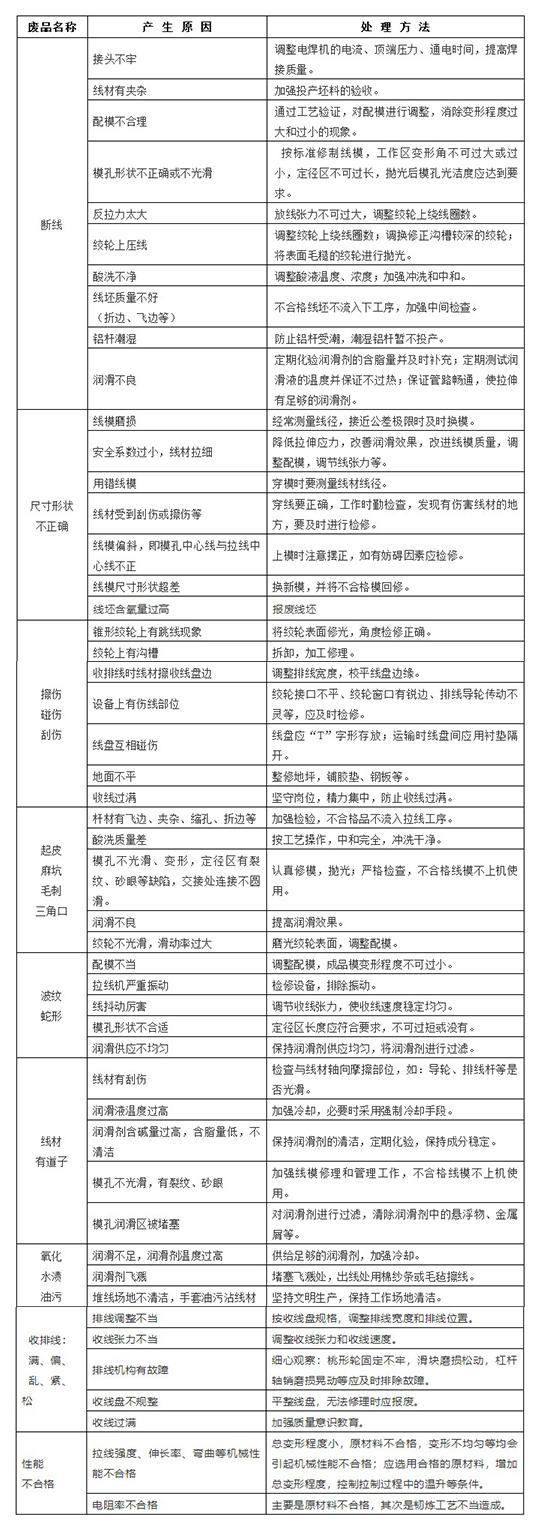

拉线故障原因分析-辰安线缆


无锡辰安光电有限公司 是一家集研发、生产和销售一体的现代化电线电缆制造企业。主要生产制造3CCC国标电线,UL电子线,电源线,辐照交联电线,多排线,彩排线,无卤线,多芯屏蔽电子线,电机引出线,汽车线,EV新能源电线,传感器用线,热保护器行业用线   等。产品通过全国工业产品生产许可证、CCC认证等国内认证及UL等国外标准认证,产品广泛应用于电机、电子、电工、新能源汽车、智能机器人、装备制造等领域。
