绞线电缆中的对绞起到何用?-[辰安线缆讲堂]

作者: 编辑: 来源: 发布日期: 2019.07.08
信息摘要:
对绞电缆就是将不同的两根绝缘的导线互相绞在一起,与双绞线作用类似,是用来降低电磁辐射与外部电磁干扰的影响。 好线材辰安造,10年专注用线安全…

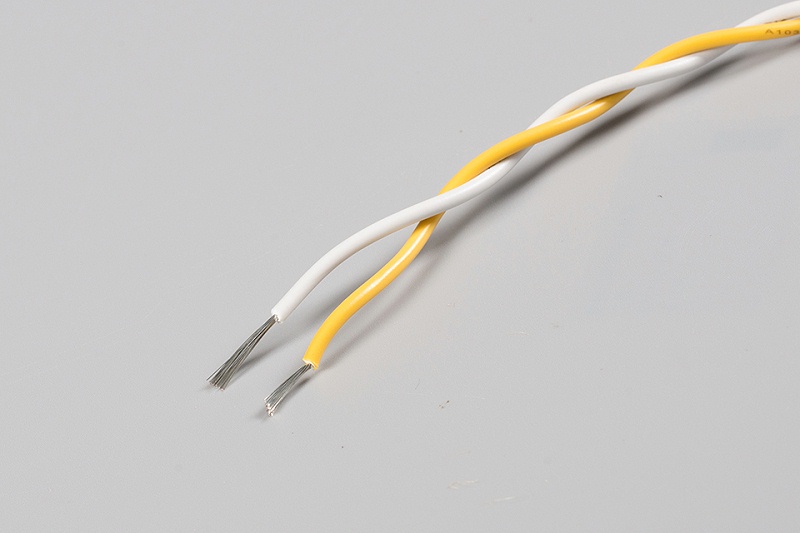

双绞电缆就是将不同的两根绝缘的导线互相绞在一起,与双绞线作用类似,是用来降低电磁辐射与外部电磁干扰的影响。

辰安双绞线,绞线电缆,双绞线,屏蔽线,国标线

常用的双绞电缆按一定密度反时针互相扭绞在一起,其外部包裹金属层或塑橡外皮而组成。铜导线的直径为0.4mm~1mm。其扭绞方向为反时针,绞距为3.81cm~14cm,相邻双绞线的扭绞长度差约为1.27cm。双绞线的缠绕密度和扭绞方向以及绝缘材料,直接影响它的特性阻抗、衰减和近端串扰。

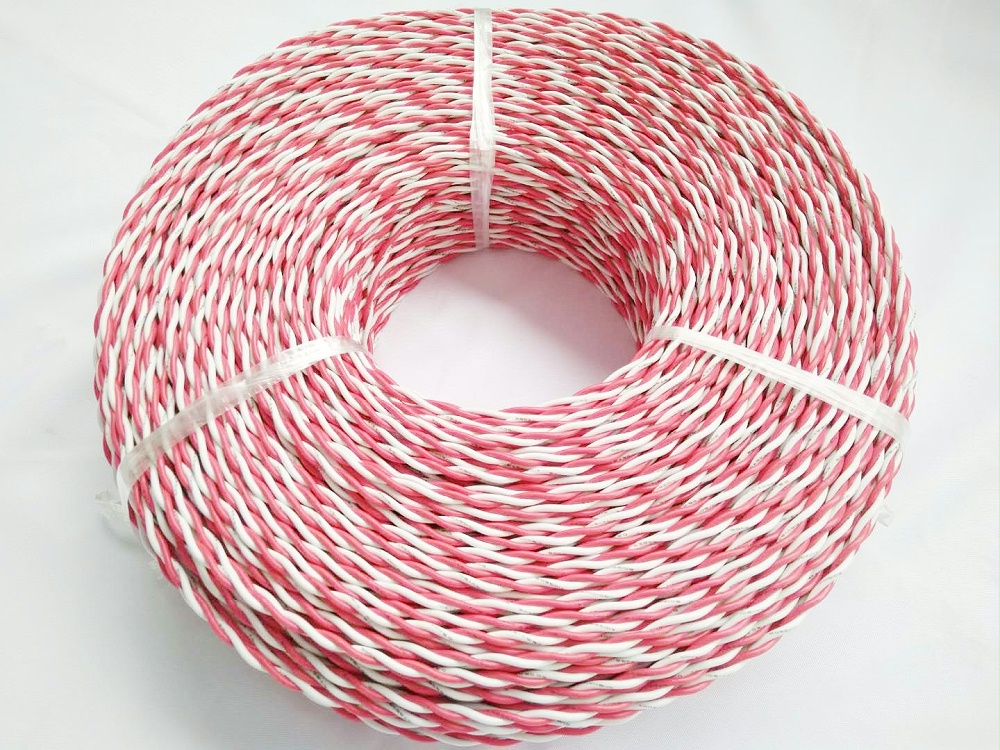

辰安RV-90 0.5mm²双绞线 (7)


不同的绞距,用来区分开线传输时的磁场间效应,减少相邻对间的影响。

当传输线路中存在有若干个线对(双绞线为四个线对)且传输线路较长,由于每对线构成的回路面积太大,线对之间的串扰和外界干扰都非常严重。为了减小线对之间的串扰及外界干扰,只能采用 "交叉"技术,即将平行传输的线对按照一定的紧密度相互绞合。这样,就能够将每个线对构成的回路分割成若干个小的回路,每个回路中感生的串扰和干扰可以相互抵消一部分,从而达到减小串扰和干扰的效果。所以,每单对双绞线的绞结越紧密,绞距越均匀,四对线绞距差越大,其低频抗干扰能力越强、线对内部的串扰越小,传输数据的性能也就越好。




非屏蔽双绞电缆(UTP)

由多对双绞线外包缠一层塑橡护套构成。非屏蔽双绞电缆采用了每对线的绞距与所能抵抗电磁辐射及干扰成正比,并结合滤波与对成性等技术,经由精确的生产丁艺而制成。采用这些技术措施可减少非屏蔽双绞电缆线对间的电磁干扰。

绞线电缆,双绞线,屏蔽线,国标线

屏蔽双绞电缆

屏蔽双绞电缆与非屏蔽双绞电缆一样,芯线为铜双绞线,护套层是塑橡皮。只不过在护套层内增加了金属层。按增加的金属屏蔽层数量和金属屏蔽层绕包方式,又可分为金属箔双绞电缆(FTP),屏蔽金属箔双绞电缆(SFTP)和屏蔽双绞电缆(STP)三种。

绞线电缆,双绞线,屏蔽线,国标线
