怎样正确连接电机引出线?-【辰安线缆知识讲堂】

作者: 编辑: 来源: 发布日期: 2019.06.27
信息摘要:
电动机的正确接线非常重要,如果将电机引出线接错,会使电动机过热、转速降低,甚至会烧坏电机。 好线材辰安造,10年专注用线安全,专业定制生产批…


电动机的正确接线非常重要,如果将电机引出线接错,会使电动机过热、转速降低,甚至会烧坏电机。

好线材辰安造,10年专注用线安全,电机引出线专业定制生产批发商。

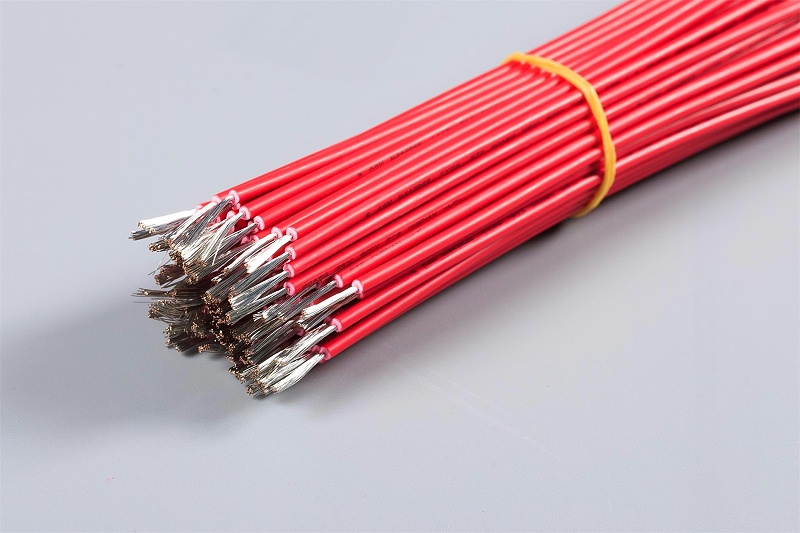

辰安UL3173 (2)

一、单相电动机:电机引出线

农用电器和日用电器中有一种高转矩单相电动机,这种电动机的电路中分别接有启动电容和运行电容。其中:

  (1)启动电容只在电动机启动过程中工作,当转速达到一定值时就及时退出。启动电容的容量相对较大,以保证电动机有较高的启动转矩。

  (2)运行电容只在电动机工作时起作用,运转电容的电容量相对较小,以保证有较好的运转特性。

这类电动机的二次绕组中大多串接有离心式启动开关,正确接线时,启

动电容应和离心式开关串联,再和运行电容进行并联。

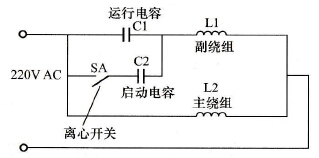

单相双电容电动机正确接线方法

  当电动机启动以后,一旦电动机的转速达到额定转速的80%左右时,离心开关的触点就会断开,从而切断了启动电容与电路的连接,此时电动机电流减小,电动机进入了正常的运行状态。

  使用中,如果将两个电容器的位置接反,把容量较大的启动电容与二次绕组直接串联,则会使二次绕组因过流而烧毁。

不同功率双电容器电动机电容量选择参考值

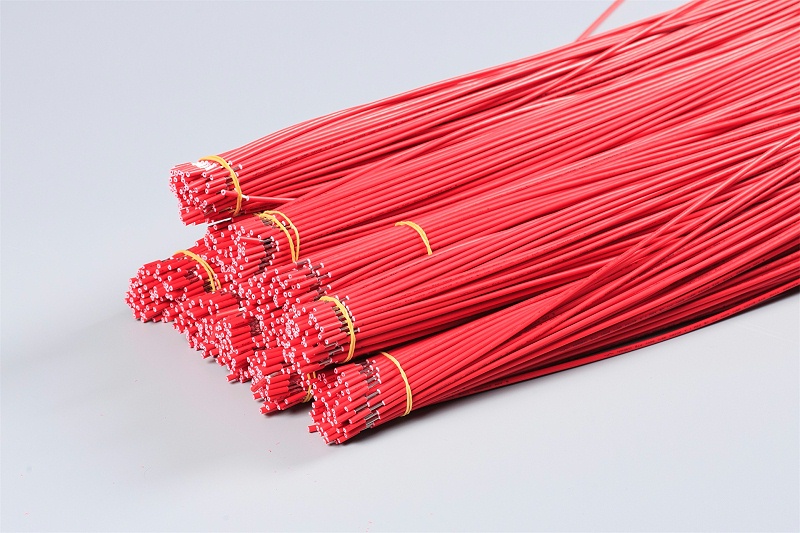

辰安UL3173 (6)

二、相异步电动机:电机引出线

三相异步电动机有三相绕组,它们互隔120°空间,分别嵌放在定子铁芯中,即两两首首或两两尾尾互隔120°空间,每一相绕组有两个出线端即一首一尾。


用电笔测量,导通的为同一线圈。一共三个线圈,即三相。

电机引出线接线方式有两种:

三角形联结:三个线圈分别两两首尾相接

星形联结:将三个线圈的一端接起来,引出另外一端接电源


(1)电机引出线三角形联结:三相绕组依次首尾相连构成一个闭合回路,在首尾连接点上引出3根线,分别接三相电源。

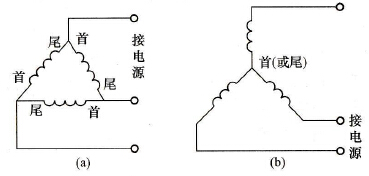

三相异步电动机定子绕组的两种连接方法(左三角形联结;右星形联结)

辰安UL3173 (10)

(2)电机引出线星形联结:把三相绕组的3个首端或3个尾端连接在一起,形成一个星点,另外的3个尾端或3个首端接电源。


按规定,6条引出线的头尾分别用U1、V1、W1、U2、V2、W2作为标号(旧标号头尾分别为D1、D2、D3、D4、D5、D6)。

其中:

  U1、U2——第一相绕组的头、尾端。

  V1、V2——第二相绕组的头、尾端。

  W1、W2——第三相绕组的头、尾端。

不同字母表示不同相别,相同数字表示同为头或尾。

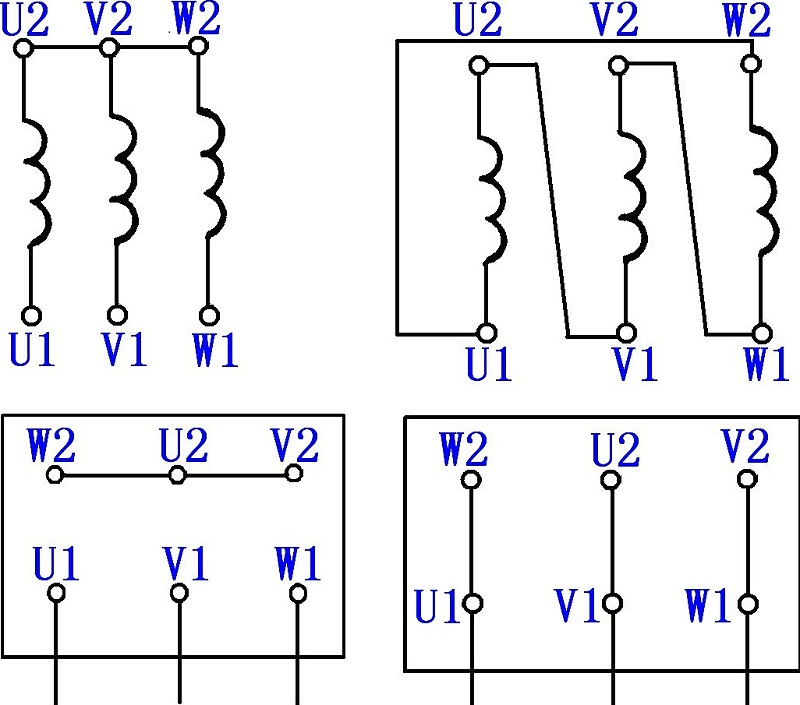

三相电动机的运行方式接线示意图 (左星形联结;右三角形联结)



    在电机引出线接线盒内,三相电动机的运行方式正确连接线如图所示;在检修电动机时,如果6根引线上的标号已被破坏,或重绕电动机绕组后,必须先确定6条引线的头、尾并进行标号,然后再按图规定接到接线板上。
