电线电缆生产制造之电线模具的选配 -[辰安线缆讲堂]

作者: 编辑: 来源: 发布日期: 2019.07.19
信息摘要:
电线模具的选配挤压式:依线芯选模芯,依成品外径选模套,根据塑料工艺特性决定模芯、模套角度及角度差、定径区长度等。电线模具的选配挤管式:根据拉…


电线模具的选配挤压式:依线芯选模芯,依成品外径选模套,根据塑料工艺特性决定模芯、模套角度及角度差、定径区长度等。


电线模具的选配挤管式:根据拉伸比(模口截面积与实际截面积之比)配模。



绝缘线芯电线模具配模原则


(1) 圆形:模具不易过大,要适可而止,即导电线芯穿过时不易过松或过紧。模芯——线径+放大值;模套——模芯直径+2标称厚度+放大值。


(2) 扇形:模芯——扇形宽度+放大值;模套——模芯直径+2标称厚度+放大值。

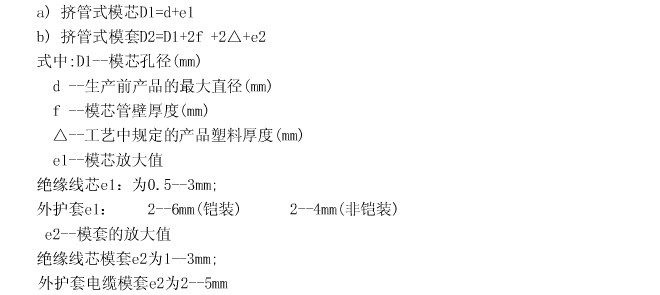

电线模具配模理论公式


辰安线缆模具配模公式








电线模具检查模具质量


检查承线径表面是否光滑,有无裂口或缺口、划痕、碰伤、凸凹等现象。


配好模具后,应用细砂布把承线径圆周式的擦抹光滑。


电线模具,电线电缆厂家,无锡电缆批发商,定制电线电缆


选配模具经验


(1) 16mm2及以下的线芯绝缘配模,应用导线试模芯,以导线能通过模芯为宜,不要过大,以免产生倒胶现象。


(2) 真空挤塑时,选配模具要合适,不宜过大,以免产生耳朵棱或松套等现象。


(3) 实际挤塑过程中,塑料存在拉伸现象,一般的拉伸量为2.0mm。


(4) 安装时,要调整好模芯与模套的距离,防止堵塞,造成设备事故。


电线模具设计要求


(1) 增加模具压力,使塑料由机筒进入模具后压力增大,从而提高塑料的塑化程度和致密性。


(2) 延长模腔内的塑料流动通道,使流道中的塑料进一步塑化。


(3) 消除流道中的死角,使流道中形成流线型。


(4) 真空挤塑的模具,其模芯承线径一般在20~40mm,模套承线径一般在15~30mm。


电线模具调整


(1) 调整模具原则:


a. 面对机头,先松后紧;


b. 经常检查对模螺钉是否松动或损坏;


c. 调模时,模套压盖不要压得太紧,调好模后再压紧,以防进胶,造成偏芯或焦烧。


电线模具,电线电缆厂家,无锡电缆批发商,定制电线电缆


(2)调整电线模具方法:


① 空对模:

生产前将模具调整好,用肉眼观察把模芯与模套的距离或间隙调整均匀,然后把对模螺钉拧紧;


② 跑胶对模:

塑料塑化好后,边跑胶,边调整对模螺钉,同时取样检查挤塑厚度与是否偏芯,直至调整满意,然后把对模螺钉拧紧;


③ 走线对模:

把导线穿过模芯,与牵引线接好,然后跑胶。胶跑好后,调整好螺杆与牵引速度,起车跑线取样,然后停车,观察样品的绝缘层厚度。反复几次,直至满意,然后把对模螺钉拧紧。该方法适用于小截面的电线电缆调模;


④ 灯光对模:

利用灯光照射绝缘层和护套层,观察四周的厚度调整对模,直至满意,然后把对模螺钉拧紧。该方法适用于PE塑料绝缘电线电缆的调模;


⑤ 感觉对模:

是经验对模法。利用手摸,感觉挤塑层厚度来调整模具。该方法适用于大截面电线电缆的外护层。


⑥ 其它:

a. 利用游标卡尺的深度;


b. 利用对模螺钉的螺纹深度;


c. 利用取样。


选配好模芯与模套的孔径后,还必须选定模套内锥角与模芯外锥角的角度差,一般为3°~10°。这个角度差能使挤出压力逐渐增大,实现挤塑层密实、与线芯结合紧密的目的。
